Introduktion til produktionstrin og krav til PCBA-testarmaturet

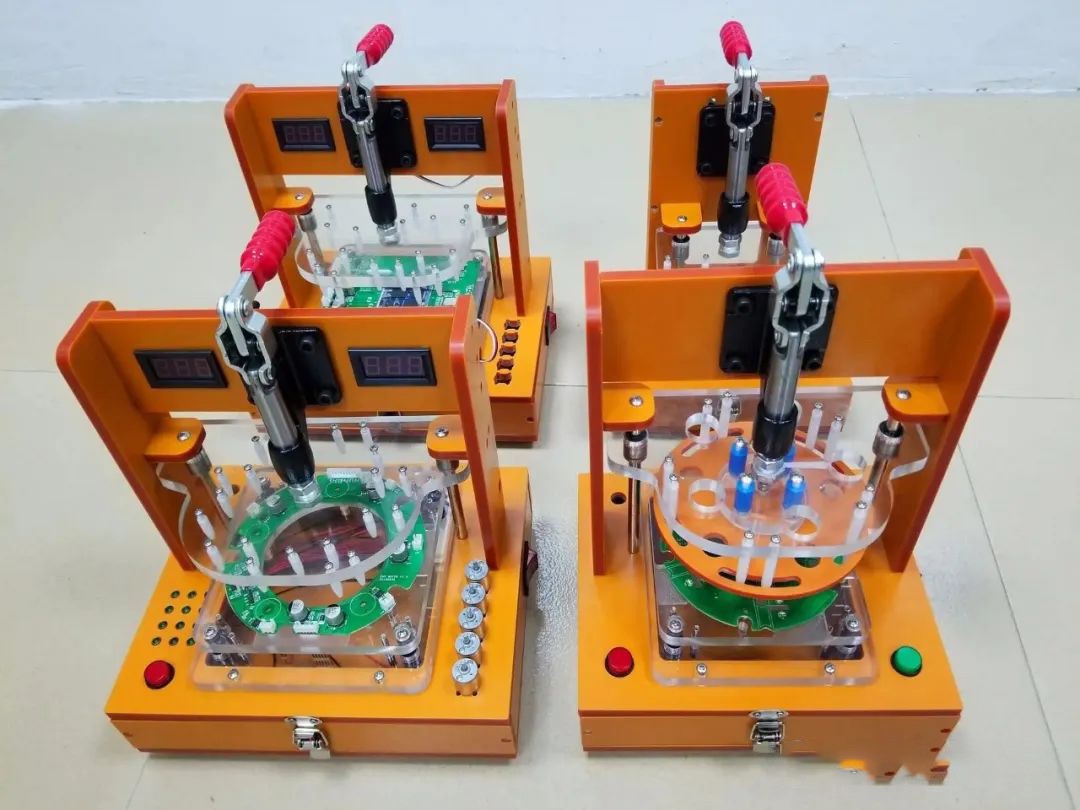

PCBA testarmatur er en enhed til test af PCBA-færdige produkter. Ved fremstilling af PCBAtest-armaturer, PCBA-behandlingsfabrikker skal normalt levere Gerber-filer og PCBA-prøver for at lette produktionen af testarmaturer. For den nuværende PCBA-testbænk, kun få trykpladespænder er installeret på testplatformen, og PCBA'en er fastgjort af fingerbøl og trykpladespænde. Under PCBA-funktionstesten, tryk PCBA'en ind i klemmen med begge hænder. På grund af ujævn kraft eller utilstrækkeligt tryk på printba'en er det let at forårsage dårlig kontakt mellem testnålen og PCBA'en, hvilket alvorligt påvirker testens effektivitet og nøjagtighed. forårsage større tab.

1. Materialeforberedelse Når planen er bestemt i henhold til dataene, er det nødvendigt at forberede hardwarematerialer (elektroniske komponenter), relaterede yderligere perifere kredsløb, udstyr, rammematerialer (såsom akrylplader), lim, elektriske partier, skruer, trådmaterialer osv. For at gøre programbekræftelsesoplysninger.

For det andet bestemmelse og inspektion af testrammens struktur.

3. Krav til ledninger

(1) Åbningen af ledningen skal åbnes inden for 2 mm. Først skal du tin åbningen af ledningen og tinpositionen af testnålen.

(2) Den svejsede ledning må ikke have sving eller løst fænomen.

(3) Adskil de stærke og svage ledninger i testrammen, og bind ledningerne med ledninger.

(4) Ammeterets og voltmeterets samlinger skal installeres med en multimeterpen. Bananstik kan ikke installeres for at teste strøm, spænding og andre funktioner for at sikre operatørens sikkerhed.

(5) Signallinjen for tilslutningen af højfrekvent produktmodel skal anvende en afskærmet ledning for at garantere sikkerheden ved jordforbindelsen til det eksterne net.

(6) Hvis der er en ildtyr i målerammen, skal brandtyrens hus være jordforbundet.

(7) Sikringen skal være monteret på prøvestanderen. Det kan ikke udskiftes med ledninger eller andre ledninger. Fjern 13A-sikringen på det originale stik. Når du udskifter sikringen, skal du være opmærksom på, hvor meget strøm den testede model har brug for. Udskiftningsprincippet bestemmes af produktets arbejdsstrøm. 8-10 gange.

4. Kvalitetskontrol af udvalgte punkter

Valg af point skal følge principperne om omfattende, effektiv og økonomisk.
