Elektronik højfrekvent printkort

Produktdetaljer

Med ændringen og forbedringen af ​​industriel teknologi, såsom fremkomsten af ​​5G mobilkommunikation, bilindustrien Internet of Things, store sundhedsvæsen, rumfart, kunstig intelligens osv., er efterspørgslen efter højfrekvenstavler gradvist stigende. Beton Tech kan levere højfrekvente tavler produktion.

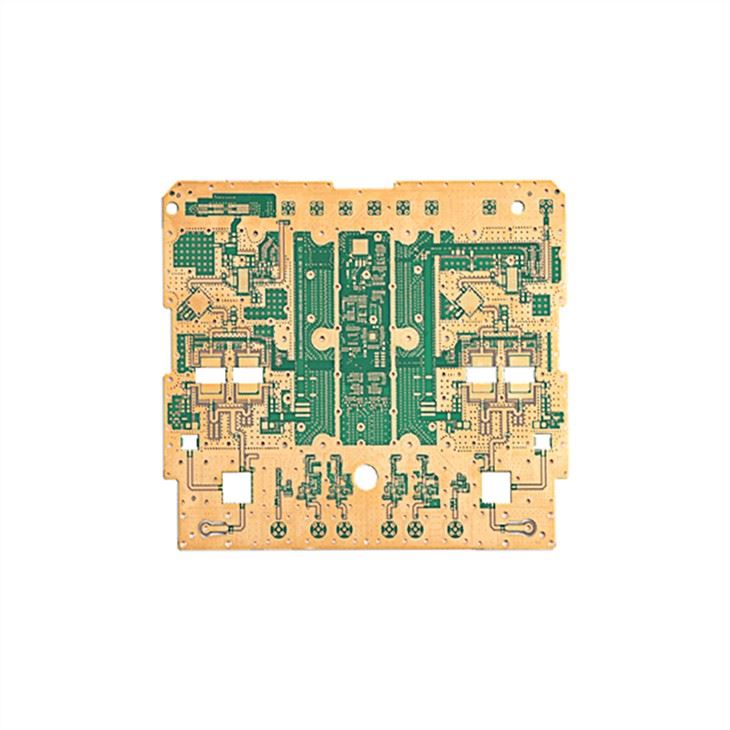

Elektronik højfrekvent printkort

Højfrekvent print er et specielt kobberbeklædt laminat med højfrekvent mikrobølgesubstrat, også kaldet højfrekvent mikrobølgeprintplade, som kan laves til højfrekvent printkort efter videre bearbejdning. Højfrekvente tavler har en høj teknisk tærskel. De globale ledere er hovedsageligt amerikanske og japanske virksomheder. På nuværende tidspunkt er den højeste koncentration af det globale højfrekvente board-marked Rogers (ca. 50 procent ~70 procent). . Kinas Shengyi Technology og Chaohua Technology går ind på området for højfrekvenstavler.

Vigtige parametre for højfrekvent og højhastigheds PCB

Produktionsprocessen for højfrekvente og højhastigheds-PCB er stort set den samme som for almindelige PCB. Nøglepunktet for at opnå høj frekvens og høj hastighed ligger i råmaterialernes egenskaber, det vil sige de karakteristiske parametre for råvarer. Hovedmaterialet i højfrekvent højhastigheds PCB er højfrekvent højhastigheds kobberbeklædt laminat, og dets kernekrav er at have lav dielektrisk konstant (Dk) og lav dielektrisk tabsfaktor (Df). Udover at sikre lavere Dk og Df, er konsistensen af ​​Dk-parametre også en af ​​de vigtige faktorer for at måle kvaliteten af ​​printpladen. Derudover er en anden vigtig parameter PCB-kortets impedansegenskaber og nogle andre fysiske karakteristika.

(1) Den dielektriske konstant (Dk) for højfrekvente højhastigheds-kredsløbskortsubstratet skal være lille og stabil. Generelt er signalets transmissionshastighed omvendt proportional med kvadratroden af ​​materialets dielektriske konstant, jo mindre jo bedre. forårsage signaltransmissionsforsinkelser.

(2) Det dielektriske tab (Df) af højfrekvente og højhastighedskredsløbskortsubstratmaterialet skal være lille, hvilket hovedsageligt påvirker kvaliteten af ​​signaltransmissionen. Jo mindre dielektrisk tab, jo mindre signaltab.

(3) Impedans af højfrekvente og højhastigheds printkort - refererer faktisk til parametrene for modstand og reaktans. Impedanskontrol er det mest grundlæggende princip for os at lave højhastighedsdesign, fordi PCB-kredsløbet skal overveje at tilslutte og installere elektroniske komponenter og overveje ledning efter tilslutning. ydeevne og signaloverførselsydelse, så jo lavere impedans, jo bedre. Generelt vil store kortproducenter sikre en vis grad af impedansfejl under PCB-behandling.

(4) Højfrekvente og højhastigheds kredsløbskortsubstrater bør have lav vandabsorption, og høj vandabsorption vil forårsage dielektrisk konstant og dielektrisk tab, når de udsættes for fugt.

Ofte stillede spørgsmål om Beton

Q1. Hvad er nødvendigt for PCB PCBA tilbud?

A: PCB: Mængde, Gerber-fil og tekniske krav (materiale, overfladebehandling, kobbertykkelse, pladetykkelse,...)

PCBA: PCB information, stykliste, (testdokumenter...)

Q2. Hvilke filformater accepterer du til PCB PCBA produktion?

A: Gerber-fil: CAM350 RS274X

PCB-fil: Protel 99SE, P-CAD 2001 PCB

Stykliste: Excel (PDF, word, txt)

Q3. Er mine filer sikre?

A: Dine filer opbevares i fuld sikkerhed. Vi beskytter den intellektuelle ejendom for vores kunder under hele processen. Alle dokumenter fra kunder deles aldrig med nogen tredjepart.

Q4. MOQ?

A: Der er ingen MOQ i POE. Vi er i stand til at håndtere små såvel som store mængder produktion med fleksibilitet.

Q5.Forsendelsesomkostninger?

A: Forsendelsesomkostningerne bestemmes af varens destination, vægt, emballagestørrelse. Fortæl os venligst, hvis du har brug for, at vi oplyser dig om forsendelsesomkostningerne.
